トラックの24Vバッテリー接続方法｜危険な誤接続を防ぐ正しい手順

物流の現場や早朝の配送拠点、高速道路のパーキングエリアでドライバーを突如襲うのが、冷え込みや待機中の電装品使用に伴うバッテリー上がりです。一般的な普通乗用車であれば、同乗者や周囲の一般車からブースターケーブルを繋いでエンジンを再始動させる光景も珍しくありません。しかし、多くの商用トラックが採用している電装システムは、乗用車の倍にあたる「24V（ボルト）」です。この電圧の違いや配線構造を正しく理解しないまま作業に及ぶと、高価なエンジンコントロールユニット（ECU）の瞬間的な破損、配線の炎上、さらには希硫酸や可燃性水素ガスによる爆発事故という取り返しのつかない大惨事を招きます。

現場での応急処置には、電気工学的な基本原則と厳格な手順の遵守が不可欠です。本稿では、商用車整備の第一線で培われた知見に基づき、24V直列接続の基本構造から、救援時の確実な接続・脱着手順、乗用車との救援が禁忌とされる理由、そして見落としがちな小型トラック特有の仕様まで、事故を未然に防ぐ決定的な接続マニュアルを余すところなく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：トラックの大半は12Vバッテリー2個を直列接続した24V仕様であり、救援側も同等の24Vシステムを有する大型車両でなければジャンピングスタートは成立しない。
• 要点2：ケーブルの接続は「故障車プラス→救援車プラス→救援車マイナス→故障車のアース（未塗装金属部）」、取り外しはその完全な「逆順」を厳守し、水素ガスへの引火を防ぐ。
• 要点3：小型トラックの一部（12V仕様や12V始動車）や、中継端子への誤接続といったトラップが存在するため、車載マニュアルの事前確認と大容量専用ケーブルの準備が必須となる。

【基本原理】トラックの24V化とバッテリー直列・並列の違いを解明

多くのトラックになぜバッテリーが2個積まれているのか、その理由を正確に把握することが安全作業の第一歩となります。乗用車に搭載されている鉛バッテリーは単体で直流12Vを出力します。一方、中型・大型トラックや多くの2トントラックでは、巨大なディーゼルエンジンを圧縮・始動させるために強力な大出力セルモーターを駆動させる必要があります。同じ電力を得る場合、電圧（V）を2倍に引き上げれば流れる電流（A）を半分に抑えられるため、配線を細く軽量化しつつエネルギー効率を高められるという合理的な理由から、24V電装システムが採用されています。

この24Vを作り出す配線方式が「直列接続（シリーズ接続）」です。電気回路における直列接続と並列接続には明確な違いがあります。

バッテリー直列と並列の違い： 直列接続は、1台目のバッテリーのプラス端子と2台目のバッテリーのマイナス端子を「中継線（渡り線）」で結び、残った1台目のマイナス端子（車両ボディアース）と2台目のプラス端子（セルモーター側）から電気を取り出す方式です。これにより、電流容量（Ah）は1個分と変わりませんが、電圧は12V＋12V＝合計24Vへと倍増します。対照的に、並列接続はプラス同士、マイナス同士を結ぶ配線であり、電圧は12Vのまま容量が2倍になります。トラックのバッテリーフレームを覗き込んだ際に見える「2個のバッテリーを直に繋いでいる太い中継ケーブル」こそが、24V直列接続の証拠です。

救援や交換の際、この中継線を通常のプラス端子やマイナス端子と勘違いしてブースターケーブルを噛ませてしまうミスが現場では頻発しています。中継線は12Vと24Vの中間電位に位置しており、ここに誤って外部電源を接続すると、バッテリー単体への過電圧印加やショートアークを誘発し、極めて危険です。

なぜ12V乗用車から救援できないのか？電圧不一致が招く破壊的リスク

ロードサービスの救援現場や運送会社の運行管理において、今なお後を絶たないトラブルが「居合わせた12Vの普通乗用車からトラックをジャンピングスタートさせようとする行為」です。結論から言えば、24V仕様のトラックを一般的な12V乗用車から救援することは絶対に不可能です。

物理的な問題として、24Vのセルモーターを回転させるには最低でも約18V以上の電圧が維持されている必要があります。12Vの電源を接続しても電圧が圧倒的に不足しているため、セルモーターはピクリとも動かず、始動することはできません。

さらに深刻なのは、始動できないこと以上に生じる「致命的な破損事故」です。電圧差がある状態で接続を強行すると、高い電圧を持つ24V側から低い電圧の12V乗用車側へと制御不能な猛烈な逆電流が流れ込みます。これにより、以下の破壊的現象が連鎖します。

12V乗用車のバッテリー内部で電解液が急激に沸騰し、外装ケースが膨張・破裂する恐れがあります。同時に、乗用車側の繊細なECUや各種センサー、オルタネーターのダイオードが一瞬で焼き付き、数十万円規模の修理費用を被る事態に発展します。また、ネット上の一部掲示板などで「12Vの普通車を2台用意し、それぞれ直列に繋げば24Vになる」という危険な都市伝説が散見されますが、車体アースの電位差による大ショートや火災を招くため、現場作業としては極めて無謀であり、絶対に試みてはなりません。

例外として、小型トラックの中には車載バッテリーが2個並んでいるものの、始動系統のみ12Vで駆動する「三菱ふそう・ブルーテックキャンター（一部世代）」や、最初から電装全体が12V仕様である小型トラックも存在します。救援前には必ずコーションプレートや車載取扱説明書を確認し、車両本来の定格電圧を特定することが不可欠です。

【完全手順】24V車同士のジャンプスタート救援と確実な繋ぎ順

24Vトラックのバッテリーが上がった場合、最も安全な自力解決策は「同じ24V電源を持つ正常なトラック」からの救援を受けることです。この際、作業手順を1工程でも誤ると、激しい火花とともにバッテリーから放出される可燃性ガスに引火する危険があります。以下に示すプラス端子とマイナス端子の接続順を厳格に遵守してください。

作業前には、双方の車両のエンジンを完全に停止させ、パーキングブレーキを確実に引いた上で、ギアをニュートラルに入れておきます。また、作業者の安全のため、保護メガネと絶縁手袋の着用を推奨します。

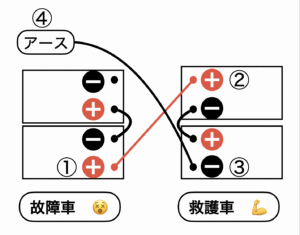

【接続の正しい手順（1→2→3→4）】

ステップ1（故障車のプラス）： 赤いブースターケーブルの端子を、バッテリー上がりを起こした「故障車」の24V電源ラインに繋がるメインのプラス（＋）端子に確実に接続します。中継線の端子ではなく、車両側の太いハーネスが伸びているプラス側です。

ステップ2（救援車のプラス）： 赤いケーブルの反対側を、電力を供給する「救援車」の24V出力メインのプラス（＋）端子に接続します。

ステップ3（救援車のマイナス）： 黒いブースターケーブルの端子を、「救援車」のボディアースに繋がるメインのマイナス（－）端子に接続します。

ステップ4（故障車のアースポイント）： 黒いケーブルの反対側を、故障車のバッテリーマイナス端子には繋がず、バッテリーから離れたエンジンの未塗装金属部（エンジンブロックや専用のアースフック）にしっかりと噛ませます。

ここで極めて重要なのが「なぜ故障車のマイナス端子に直接繋いではいけないのか」という点です。鉛バッテリーは充放電の際、内部の電気分解によって可燃性の高い水素ガスを外部に放出しています。回路を閉じる最後の接続時（ステップ4）には、どうしても小さな火花（アーク）が飛び散ります。この火花がバッテリー端子の直近で発生すると、滞留した水素ガスに引火してバッテリー本体が粉砕爆発し、内部の希硫酸を周囲に撒き散らす大事故に直結します。引火源をガス発生源から物理的に遠ざけるために、最終接続は必ず未塗装の金属フレームやエンジンブロックに行わなければなりません。

【始動と取り外しの手順】

接続が完了したら、まず救援車のエンジンを始動し、アクセルを軽く踏んで回転数をやや高め（1,500〜2,000rpm程度）に維持しながら数分間待ちます。その後、故障車のセルモーターを回してエンジンを始動させます。無事にエンジンが掛かった後のケーブル取り外しは、接続時の完全な逆順（黒アース→黒救援車マイナス→赤救援車プラス→赤故障車プラス）で行います。端子同士や車体金属部にクリップが触れてショートしないよう、片手ずつ慎重に撤去してください。

【仕様比較表】失敗しないケーブル選定と作業基準データ一覧

トラックのジャンプスタートを行う際、機材の選定ミスも深刻なトラブルの原因となります。ホームセンターやカー用品店で安価に販売されている普通乗用車用の細いブースターケーブル（50A〜80A対応）を大型トラックに接続すると、クランキング時の巨大な突入電流に耐えきれず、ケーブルの被覆が瞬時に溶融・発火したり、内部断線を起こして十分な電流がセルモーターに届きません。

車両の排気量と電圧に見合った適切なスペックを把握するため、以下の基準データを参照してください。

【実態検証】整備士と長距離ドライバーが証言する現場のリアルと落とし穴

大型車の運行現場では、マニュアル通りにいかないシチュエーションが多々存在します。整備士や長距離便のプロドライバーへの聞き取り調査から、実際のトラブル事例と教訓を浮き彫りにしていきます。

関東地方のトラック整備工場で主任を務める整備士は、次のように語っています。
「冬場になると、ドライバー自身がケーブルを繋いでショートさせ、セルモーターのリレーやメインヒューズ、ひどい時にはオルタネーター内部の整流器を破壊してレッカー搬送されてくるケースが毎月のように発生します。最も多い原因は、『暗がりの中でバッテリーのプラスとマイナスを見誤る』ことと、『2個あるバッテリーの中継線にクリップを挟んでしまう』ことの2点です。トラックのバッテリーケースは砂埃や泥で汚れており、刻印された＋と−の記号が目視できないケースが珍しくありません。パーツクリーナーやウエスで汚れを拭き取り、ライトで確実に極性を確認する数分の手間を省いた結果、数十万円の修理代と数日間の運行停止を招くのです」

また、運行歴15年を超える長距離ドライバーの手記には、冬の深夜のサービスエリアでの緊迫したヒヤリハットが記されています。
「氷点下の長野道で朝方、セルがカチカチと音を立てるだけで回らなくなった。同僚の4t車に頼んでブースターを繋いだのだが、ホームセンターで買った安物の細いケーブルを使ったせいで、キーを捻った瞬間にケーブルから白煙が立ち上り、被覆がドロドロに溶け落ちて火傷しそうになった。結局エンジンは掛からず、JAFを呼ぶ羽目になった。それ以来、工具箱にはプロ仕様の300A対応ケーブルを常備している」

こうした実態から分かるのは、電圧の整合性だけでなく、流れる大電流を受け止める物理的機材の強度が現場の安全を決定づけているという事実です。

バッテリー交換・24Vバッテリー充電器の使い方における絶対厳守ルール

ジャンピングスタートはその場しのぎの応急処置に過ぎません。寿命を迎えたバッテリーは速やかに交換するか、専用の充電器で満充電状態に復帰させる必要があります。ここでは、交換手順と外部充電における危険防止策を整理します。

【トラックバッテリー交換の手順】

バッテリーを取り外す際は、「マイナス端子から外す」のが鉄則です。逆に新しいバッテリーを取り付ける際は、「プラス端子から取り付ける」という順番を守らなければなりません。

車体の金属フレーム全体にはマイナスの電気が流れています（ボディアース）。もしマイナス端子が接続された状態でプラス端子のナットを工具（メガネレンチ等）で緩めようとすると、工具の反対側がボディや荷台のフレームに触れた瞬間、猛烈な大電流が流れる「アークショート」が発生します。工具が一瞬で溶着し、火花で失明したり大火傷を負う重大事故に直結します。最初にマイナス端子を外してアース回路を遮断しておけば、万が一工具がボディに接触してもショートは発生しません。

また、24V直列仕様のバッテリー交換では、2個同時に新品へ交換することが原則です。1個だけが劣化しているように見えても、古いバッテリーと新しいバッテリーを直列で組み合わせると、内部抵抗のアンバランスが生じます。走行中の充電時に新しい側に過充電がかかるか、古い側に充電不足が生じ、短期間で双方とも寿命を迎える悪循環に陥るためです。

【24Vバッテリー充電器の正しい使い方】

外部充電器を使用してバッテリーを充電する場合、アプローチは主に2通りあります。

• 24V専用充電器（または12/24V切替式）を使用する場合：
  車両のメインスイッチを切り、車体側のマイナス端子を外した状態で、直列接続された全体のプラス主端子とマイナス主端子に充電器を接続します。必ず充電器の電源プラグをコンセントに差し込む「前」にクランプを接続してください。
• 一般的な12V充電器を使用する場合：
  2個のバッテリーを繋いでいる中継線を完全に取り外し、バッテリーを1個ずつの独立した状態に分離します。その上で、それぞれのバッテリーに対して1台ずつ個別に12V充電を行います。中継線を繋いだまま12V充電器を片方だけに接続すると、意図しない回路が形成されて充電器の保護回路が作動したり、機器故障を招きます。

一般に知られていない盲点とネットの誤解

電装系のメンテナンスに関して、現場やインターネット上には長年信じ込まれてきた誤解がいくつか蔓延しています。事故を防ぐために、これらの誤認を正しく是正しておく必要があります。

誤解1：「押しがけ（牽引始動）をすれば24V車でも簡単にエンジンが掛かる」
昭和の機械式インジェクションポンプを搭載した旧型ディーゼル車であれば、他車で牽引してクラッチを繋ぐ「押しがけ」で始動できるケースもありました。しかし、排出ガス規制適合以降の最新トラックは、すべて電子制御コモンレール式燃料噴射システムを採用しています。バッテリー電圧が完全にドロップしていると、ECUが立ち上がらず、サプライポンプの電磁弁やインジェクターのソレノイドが一切作動しません。現代のトラックにおいて押しがけは無意味であるばかりか、排気後処理装置（DPF）に未燃焼燃料を送り込んで触媒を溶損させる極めて危険な行為です。

誤解2：「少し走ればすぐに元通りフル充電される」
ジャンピングスタートでエンジンが始動した後、「30分ほどアイドリングや近場を走行すれば元通りになる」と考えるドライバーが少なくありません。しかし、トラック用の大容量バッテリー（130Ah〜195Ahクラス）が完全に上がった状態からオルタネーターのみで満充電に達するには、連続で十数時間の定速走行が必要です。アイドリング程度ではエアコンや補機類の消費電力に相殺され、表面的な電圧（見かけの電圧）しか回復しません。翌朝の始動時に再びバッテリー上がりを再発させる典型的なパターンです。

【プロの結論】自力対処すべきケースとロードサービスを呼ぶべき境界線

バッテリー上がりに遭遇した際、無理に自力解決を試みるべきか、プロのロードサービス（JAFや契約整備事業者）に委託すべきかの明確な判断基準を持つことが、二次災害とコスト増を防ぐ防波堤となります。

【自力で救援・作業を行っても良い条件】

• 救援車が同一電圧（24V）のトラックであり、安全な作業スペースが確保されている。
• 適合アンペア数（200A以上など）を満たす健全なブースターケーブルを所持している。
• バッテリー本体の外観を目視確認し、電解液の漏れ、側面の異常な膨張、異臭、端子周辺の青白い腐食（白粉）が見られない。
• 故障車・救援車双方のメインプラス端子とマイナス端子の位置を確実に識別できている。

【直ちに作業を中止し、ロードサービスを呼ぶべき危険兆候】

• バッテリー液が著しく減少し、電極板が露出している（通電時の火花で内部爆発の危険が極大化）。
• バッテリーケースが太鼓状に膨らんでいる、または異臭（卵の腐ったような硫黄臭）が漂っている。
• 中継配線や特殊なアイドリングストップ専用回路が組まれており、主端子の極性が判別できない。
• 手元に12V乗用車用などの細いケーブルしか存在しない。

安全基準を満たせない状況下での強行は、単なる作業の失敗にとどまらず、火災や失明といった人生を左右する労働災害を引き起こします。「迷ったら手を出さずプロを呼ぶ」という判断こそが、真の安全運行マネジメントです。

【トラック つなぎ方 24v バッテリー接続方法】に関するよくある質問（FAQ）

Q1：小型トラック（2t車）ですが、自分のトラックが12V仕様か24V仕様か見分ける方法はありますか？
A1：バッテリーの搭載個数と結線方法を確認するのが確実です。バッテリーが1個のみ、または2個あってもプラス同士・マイナス同士が繋がれている（並列）場合は12V仕様です。2個のバッテリーの間が1本の中継線で結ばれている（直列）場合は24V仕様となります。ただし、三菱ふそうキャンターなど、2個直列でも始動系統に特殊な降圧システムを組み込んでいる車種が存在するため、助手席ドア付近のコーションプレートや車載の取扱説明書に記載された定格電圧を必ず確認してください。

Q2：ジャンプスタートでケーブルを繋いだ際、最後に火花がパチッと飛ぶのは異常ですか？
A2：回路が繋がって電流が流れ始める瞬間に、微小な火花（アーク）が飛ぶこと自体は物理現象として正常です。しかし、この火花がバッテリー近辺で発生すると可燃性水素ガスに引火する恐れがあるため、最後のマイナス側はバッテリー端子ではなく「エンジンブロックなどの離れた未塗装金属部」に接続することが定められています。激しい火花が連続して散る場合は、極性を間違えたショート接続の可能性が高いため、直ちに作業を中断してケーブルを離してください。

Q3：トラックのバッテリー上がりの前兆にはどのような症状がありますか？
A3：代表的な前兆として、「キーを回した時のクランキングスピードが鈍く、重苦しい音がする」「夜間アイドリング時にヘッドライトが暗く、アクセルを踏むと明るくなる」「パワーウインドウの昇降速度が目に見えて遅くなる」「ウインカー作動時にメーターパネルの照明が同期して明滅する」といった症状が現れます。これらの兆候が出た段階で比重測定やテスター診断を行い、早期交換を図ることで路上での立ち往生を未然に防ぐことができます。

Q4：携帯型の小型ジャンプスターターで24Vトラックを始動させることはできますか？
A4：定格「12V/24V兼用」または「24V専用」と明記され、ピーク電流が1,000A〜2,000A以上ある業務用高出力モデルであれば可能です。乗用車専用の12Vジャンプスターターは接続しても作動せず、機器内部の破損につながるため使用できません。また、切替スイッチが12Vのまま24V車両に接続するとスターター本体が破裂・炎上する危険があるため、電圧セレクターの設定確認を徹底してください。

まとめ：安全最優先の判断が重大事故と高額修理を防ぐ

物流と産業を支えるトラックの強大な動力は、24Vという高電圧・大電流の電装系によって支えられています。バッテリー上がりという一見ありふれたトラブルであっても、その復旧作業には乗用車とは比較にならない厳密な物理原則とリスク管理が求められます。

接続手順は「故障車プラス → 救援車プラス → 救援車マイナス → 故障車アース」、取り外しはその完全な逆順。このシーケンスを徹底すること、そして12V車両からの無謀な救援を排除することが、作業者の身を守り、高価な車両システムを維持するための絶対防衛線です。少しでも配線に不安がある場合や現場の環境が整わない時は、躊躇なく専門のロードサービスを手配する決断力こそが、プロフェッショナルに求められる最も重要な安全技術です。 （出典: トラック つなぎ方 24v バッテリー接続方法（Yahoo!ニュース））
